Torre arriostrada, consideraciones en la instalación obra civil.

manual de torres de telec
7 ago 2022
2 Min. de lectura

el objetivo de poder conocer lo que se requiere para la instalación de torres arriostradas es especifico la parte de obra civil. Esperamos que esta información les sea de gran utilidad.

Esta parte de de vital importancia debido a que son las bases que van a cargar la torre y siempre se deberá tener en cuenta.

1. La instalación de la torre como la cimentación deberá ser realizada por personal Calificado y Con experiencia.

2. Este tipo de torres deben de estar correctamente ancladas Con sus retenidas en todo momento. Es posible que se deban colocar retenidas temporales durante su instalación y/o desmantelamiento.

3. Utilizar tramos de otro fabricante con tramos TRS no es norma se debe utilizar del mismo fabricantes hacer combinaciones es peligroso he invalida toda información de ingeniería y/o garantía ofrecida. Mezclar distintos tipos de material puede ocasionar fallos en la torre así como daños materiales y/o lesiones al personal.

Cimentación

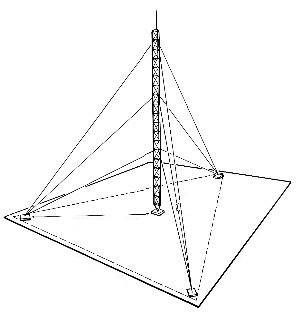

1. Los vértices de las retenidas deben de alinearse con el centro del lado opuesto del triángulo de la base, para que las retenidas queden igualmente espaciadas y correctamente alineadas:

2. Las medidas para el dado de concreto para la cimentación es de cada modelo de torre de la base T-30 es de 50x50 cm. La base debe centrarse en el dado de concreto, la altura del dado es de 100cm, dejando 20cm sobre el nivel del suelo:

3. Las medidas para el dado de concreto para la cimentación de las anclas de pende el viento y tipo de suelo pero para modelo T-30 que sujetan la retenida son de 100 x 100 cm. El ancla debe centrarse en el dado de concreto, la altura del dado es de 150 cm, dejando 20 cm sobre el nivel del suelo.

4. se recomienda colocar el ancla con una inclinación de 30* centrando el ojillo de la misma en el dado de concreto, ahogándola asegurando que cubra el cordón de soldadura, es decir que solo el ojillo quede expuesto: NOTA no todas las anclas son igual o anclaje es criterio de cada estudio del viento y y altura. Modelo de torre .
